掃描速度高達每秒30000點,作業更高效。
壓電陶瓷技術,馬達轉速高達每秒180°,測量掃描更快人一步。
自動量高功能,自動量取儀器高,提高效率。

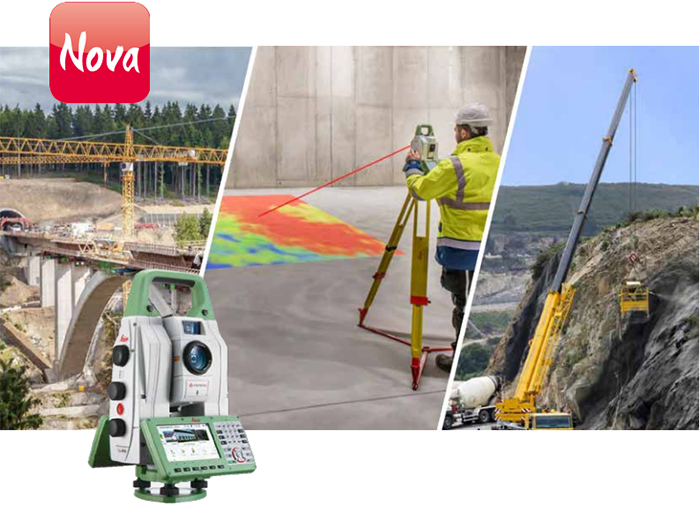

徠卡MS60高速影像全站掃描儀器賦能測量行業
為了能滿足我們客戶不斷變化的新需求,我們推出徠卡MS60高速影像全站掃描儀器。這款創新測量設備采用Leica MergeTEC技術,高度集成三維激光掃描技術、高精度測量技術、數字影像技術,GNSS技術;為測繪、工程、全景掃描等各行各業測量人員提供解決方案。
高速三維掃描
掃描速度高達每秒30000點,掃描精度可達0.6mm@50m,既能高質量達到掃描要求,又能快速掃完收工。
精準單點測量
采用波形數字化(WFD)EDM測距技術,ATRPlus 0.5″自動照準功能,壓電陶瓷馬達轉速每秒180°,讓測量更快、更遠、更準。
自動量高
徠卡MS60具有自動量高模塊,精度高達1mm;自動量取儀器高,全站儀設站更從容,不必低頭彎腰丈量;改善點云錯層,后期分析和處理更準確。
點云現場分析
徠卡MS60可配機載三維點云處理軟件–Leica Inspect Surface,現場掃描直接出對比檢測成果,全站儀直接放樣指導現場再作業,簡化工作流程。
為客戶提供愉悅的測量體驗方案

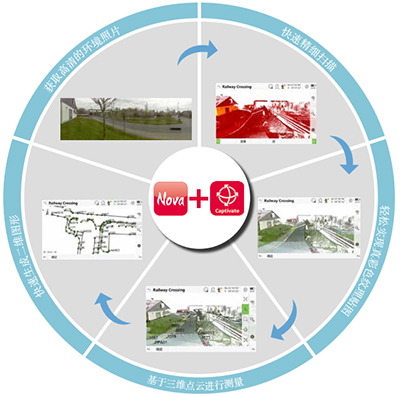

基于時尚的Captivate系統軟件,徠卡MS60高速影像全站掃描儀大大優化了
傳統的作業模式:
從外業拍照、外業掃描再到外業測量,一氣呵成;
從圖像獲取、點云掃描再到紋理貼圖,有圖有真相;
從傳統的2D測量視圖,步入3D測繪時代,實現真三維測量;
直觀外業3D測量,無需草圖,借助影像點云快速進行數據檢核;
為客戶提供豐富實用的三維解決方案!
徠卡MS60高速影像全站掃描儀有著3D測量和掃描功能,獲取豐富、精細的點云數據,在點云模型中進行測量和放樣任務。為了使客戶更輕松、
更方便地徠卡MS60高速影像全站掃描儀,徠卡推出了多種專業的三維軟件,為客戶提供專業、強大的三維測量解決方案。
直觀的多種軟件組合可以適用于多種應用領域,方便您自由選擇徠卡MS60所要從事的測量任務,拓展業務,提高生產力,主要應用的軟件包括
:Infinity軟件、Multiworx插件、Cyclone及CloudWorx插件、GeoMoS軟件。
主要功能:
徠卡Infinity軟件
徠卡Infinity是一款強大的數據管理軟件,可以同時管理全站儀測量數據和掃描點云數據,擁有直觀的三維數據瀏覽查看功能:
軟件功能模塊都有相似的流程、外觀和使用感受。
現代的軟件界面,方便的數據傳輸,以多種視角查看三維數據。
輸出每項操作的報告和項目處理結果報告。
以多種格式輸出測量成果,導入CAD等軟件進一步進行處理。
徠卡MultiWorx軟件
徠卡 MultiWorx 是AutoCAD軟件的一個插件,是為那些對3D掃描比較陌生的人準備的一套解決方案,支持常規測量的工作流程,容易學習和
使用:
友好的項目管理工具 – 輔助AutoCAD輸入MS60數據,避免復雜的數據格式轉換。
直觀的3D坐標系統管理和測站查看 – 坐標系統管理和查看工具簡單易用。
強大的點云分割功能 – 高效提取指定區域數據。
充分利用MS60高分辨率圖像 – 可以將全景圖作為點云的背景圖,便于使用者理解點云的位置。
智能的點捕捉和自動選擇點功能 – “智能提取”功能能夠自動提取需要的點?!案窬W(wǎng)點提取”功能能夠讓用戶自動選擇某一個區域的掃描數據并每
秒生成幾十個甚至幾千個測量點。
徠卡Cyclone軟件
徠卡Cyclone軟件是三維激光掃描領域內的主流軟件,可以高效地處理徠卡測量系統的HDS和MS60的數據。用戶可以使用該軟件處理工程測量
、制圖、及各種改建工程中的海量點云數據:
輸出二維或三維圖,線畫圖,點云圖及三維模型。
根據點云自動生成平面、曲面、圓柱、彎管、法蘭等。
實現三維管道設計。
自動構網和生成等高線。
依據切片厚度生成點云切面。
輸出DXF,PTX,PTS,TXT,rcp,coe,fpr,tif,rxp,rsp,pts,ptb等多種格式數據。
徠卡GeoMoS軟件
徠卡GeoMoS軟件能夠控制MS60對人造建筑和自然物體進行掃描,并進行變形分析,以不同的顏色顯示不同的變形量,非常直觀:
具有自動掃描功能的監測方案。
利用掃描功能實現對人員無法達到或無法安放棱鏡等監測目標的監測。
利用圖像功能輔助設置掃描區域,后期即可人工或自動對設置的區域進行掃描。
不同顏色顯示監測目標變形情況,清晰直觀。
徠卡全新“法向量技術”,掃描數據自動處理,可靠性高。
徠卡MS60高速影像全站掃描儀行業應用
地鐵隧道掃描
提供MS60隧道解決方案;
既可以進行隧道測量,也可以進行隧道掃描,應用廣泛;
借助于精細隧道掃描,實現模型、點云的三維斷面分析,適用于施工和竣工階段;
滑坡變形監測
通過精細掃描以及長距離的免棱鏡非接觸方法進行滑坡體掃描;
使用本地化開發的專業分析軟件,實現直觀的三維色譜分析;
為地質災害監測和預防提供專業的解決方案;
大壩掃描監測
既可以進行高精度單點監測,也可以實現大壩面精細掃描監測;
快速獲取大壩的三維點云數據,通過不同的色譜顯示變形變化量;
可以生成大壩模型,真正實現3D 式的大壩變形監測;
電力行業應用
通過MS60快速獲取變電站以及輸電線的三維點云數據;
使用Cyclone以及CloudWorx程序進行三維建模以及尺寸的檢測;
實現變電站的數字化管理,方便設備的維修和維護;
油罐行業應用
既可以外側掃描,也可以進行內側掃描罐體;
獲取罐體點云數據,標定立式罐的容積;
同時實現全站儀和掃描儀的油罐整體應用解決方案;
